Po co w ogóle rozróżniać zapchany DPF od uszkodzonego filtra
Kierowca zwykle widzi jedno: auto przestaje jechać tak jak trzeba, świeci się kontrolka DPF lub check engine, pojawia się dymienie albo rośnie spalanie. W tle może się jednak dziać coś zupełnie innego – od zwykłego przepełnienia sadzą po całkowicie przepalony, nieszczelny lub popękany filtr cząstek stałych.
Świadome odróżnienie zapchanego DPF od uszkodzonego filtra cząstek stałych pozwala uniknąć dwóch skrajności: niepotrzebnej, drogiej wymiany filtra, gdy wystarczyłaby skuteczna regeneracja, albo wielokrotnego „czyszczenia” DPF, który ma już pęknięty wkład i żadna chemia ani wypalanie nie przywrócą mu sprawności. Właśnie tu rozgrywają się największe różnice kosztowe w eksploatacji współczesnych diesli.
Frazy powiązane: objawy zapchanego DPF, uszkodzony filtr cząstek stałych, pęknięty wkład DPF, przepalony DPF skutki, diagnostyka różnicy ciśnień DPF, kontrola nieszczelności układu wydechowego, regeneracja DPF a wymiana, błędy sterownika związane z DPF, pomiar temperatury przed i za filtrem, jazda z uszkodzonym DPF.
Rola DPF/FAP w układzie wydechowym – dlaczego stan filtra ma znaczenie
Co tak naprawdę robi DPF/FAP i co filtruje
DPF (Diesel Particulate Filter) lub FAP (francuska nazwa filtra stosowana m.in. w PSA) to element w układzie wydechowym, którego zadanie jest proste: wyłapywać i zatrzymywać cząstki stałe ze spalin silnika wysokoprężnego. Chodzi głównie o:
sadza – czarne, węglowe cząstki powstające przy niepełnym spalaniu paliwa,
popiół – niepalne resztki po spalaniu oleju silnikowego (dodatki w oleju), dodatków do paliwa i dodatku cerowego w układach FAP,
inne drobne cząstki stałe (PM – particulate matter), które są szkodliwe dla zdrowia i środowiska.
Sadzę da się okresowo usunąć poprzez wypalanie (regenerację filtra), popiół natomiast jest trwały – kumuluje się w strukturze wkładu. Z czasem objętość dostępna na sadzę maleje, a różnica ciśnień rośnie nawet przy prawidłowo działającym silniku.
Wpływ sprawności filtra na spalanie, temperaturę i osiągi
Filtr cząstek stałych nie jest „przelotową rurą”. Z definicji stanowi restrykcję w przepływie spalin. Dobrze zaprojektowany i sprawny filtr powoduje umiarkowany spadek ciśnienia, którego sterownik silnika i turbosprężarka są w stanie skompensować. Problem zaczyna się, gdy:
kanały DPF są nadmiernie wypełnione sadzą i popiołem, co zwiększa opór przepływu,
dochodzi do niekontrolowanego przegrzewania podczas wypaleń,
pojawiają się nieszczelności przed lub w samym filtrze, co psuje logikę sterowania.
Skutki dla kierowcy i silnika to m.in.:
gorsze wzbieranie z dołu – turbina ma trudniej z rozpędzeniem się, bo spaliny mają utrudniony wylot,
więcej dymu przy przyspieszaniu, jeśli filtr jest przepalony lub pęknięty, a sterownik nadal „myśli”, że wszystko jest sprawne,
wyższe temperatury spalin przed filtrem, obciążające turbosprężarkę i kolektor wydechowy.
Zapchany kontra uszkodzony filtr z punktu widzenia sterownika i kierowcy
Dla sterownika silnika (ECU) filtr jest po prostu elementem o określonej przepustowości i pojemności sadzy. ECU nie „widzi” fizycznie wkładu, tylko interpretuje dane z czujników i modele matematyczne spalania. Z jego perspektywy istnieją dwa główne stany:
wysoka różnica ciśnień, rosnąca masa sadzy – filtr zapchany, potrzebna regeneracja lub wymiana,
nienaturalnie niska różnica ciśnień przy deklarowanej dużej masie sadzy – coś jest nie tak (np. czujnik, przewody, nieszczelność, przepalony wkład).
Dla kierowcy te dwa światy często się mieszają. Zapchany filtr daje głównie objawy braku mocy, dławienia się auta, częstych wypalań i przechodzenia w tryb awaryjny przy wyższych obrotach. Uszkodzony filtr bywa złudnie „lepszy” w odczuciu – auto nagle jedzie żwawiej, ale jednocześnie mocno dymi, śmierdzi spalinami, a systemy diagnostyczne mogą przez pewien czas milczeć.
Brak rozróżnienia prowadzi do kuriozalnych sytuacji: wymiana turbosprężarki, wtryskiwaczy czy nawet silnika, podczas gdy przyczyną była nieszczelność w okolicach DPF, albo wielokrotne „czyszczenie chemiczne” wkładu, który ma fizyczne pęknięcia i nie ma już czego ratować.
Filtr cząstek stałych ma stosunkowo prostą, ale precyzyjną budowę:
stalowa obudowa – wytrzymała na temperaturę i korozję, często zintegrowana z katalizatorem utleniającym (DOC) lub SCR,
wkład ceramiczny – najczęściej z cordierytu (tańszy, ale bardziej wrażliwy na przegrzanie) lub karbidu krzemu SiC (droższy, bardziej odporny na wysokie temperatury),
kanały wlotowe i wylotowe – ułożone naprzemiennie, część z nich jest zablokowana od strony wlotu, część od strony wylotu; spaliny są zmuszone przejść przez porowate ścianki, gdzie zatrzymuje się sadza,
powłoka katalityczna – poprawia proces dopalania cząstek i współpracuje z systemem wtrysku paliwa podczas regeneracji.
Między wkładem a obudową znajduje się specjalny materiał izolująco–uszczelniający (tzw. bandaż), który kompensuje różnice rozszerzalności cieplnej i trzyma ceramiczny monolit w miejscu. Z czasem ten materiał może się przemieszczać lub kruszyć, co generuje dodatkowe luzy i podatność na pęknięcia.
Typowe miejsca pęknięć i przepaleń wkładu
Wkład ceramiczny nie lubi gwałtownych zmian temperatury i nierównomiernego nagrzewania. Do najczęstszych uszkodzeń dochodzi w kilku strefach:
przy wlocie spalin – tam uderza fala gorących gazów, często z niedopaloną sadzą i paliwem podczas regeneracji; powstają mikrospękania, które z czasem przechodzą w pęknięcia poprzeczne,
przy wyjściu z filtra – szczególnie gdy wkład jest źle osadzony lub materiał uszczelniający osłabł; monolit może „pracować” i kruszyć się od końców,
na linii łączenia sekcji wkładu – w dużych filtrach wkład bywa składany z kilku elementów; granice między nimi są narażone na naprężenia termiczne,
strefy lokalnego przegrzania – np. po niekontrolowanych próbach „wypalania na podwórku” przy zbyt wysokich obrotach; sadza potrafi wtedy zapalić się punktowo i dosłownie wypalić dziurę w kanale.
Przepalenia w strukturze kanałów powodują, że część spalin zaczyna omijać porowate ścianki i przechodzić „na skróty” – bez filtracji. Taki pęknięty wkład DPF może dawać bardzo niską różnicę ciśnień i pozornie „dobrą” pracę silnika, ale realnie filtruje znikomą część cząstek.
Różne typy filtrów a podatność na uszkodzenia
W zależności od konstrukcji układu wydechowego i filozofii producenta spotyka się kilka rozwiązań:
DPF suchy – klasyczny filtr, który polega wyłącznie na temperaturze spalin i strategii sterownika; zwykle montowany blisko turbosprężarki (tzw. close-coupled) lub pod podłogą,
FAP z dodatkiem cerowym – system PSA i pokrewne, gdzie do paliwa dozowany jest dodatek obniżający temperaturę spalania sadzy; filtr zwykle znajduje się dalej od silnika, ale pracuje w niższej temperaturze regeneracji.
Filtry montowane blisko turbiny szybciej osiągają temperaturę roboczą i lepiej się wypalają podczas jazdy pozamiejskiej, ale są bardziej narażone na przegrzewanie podczas regeneracji – zwłaszcza gdy silnik jest w złej kondycji (lejące wtryski, podwyższone przedmuchy). Z kolei filtry pod podłogą rzadziej się przegrzewają, ale częściej się zapychają przy eksploatacji miejskiej, bo rzadko osiągają właściwe temperatury.
Uszczelnienia, spawy i nieszczelności w okolicy DPF
Poza samym wkładem, słabym punktem są uszczelnienia i łączenia w okolicach filtra:
pierścienie uszczelniające między DPF a innymi elementami układu wydechowego,
spawy obudowy filtra i rur przyłączeniowych,
tzw. flex (elastyczne łącze) w pobliżu filtra, jeśli jest,
przewody do czujnika różnicy ciśnień (przed i za filtrem).
Nieszczelność przed DPF (pęknięty kolektor, pęknięta rura) powoduje ucieczkę części spalin bezpośrednio w komorę silnika lub pod podłogę auta. To może skończyć się dymieniem spod maski, charakterystycznym zapachem i przekłamaniami czujnika różnicy ciśnień. Nieszczelność w samej obudowie DPF albo między DPF a resztą układu sprawia, że część spalin omija wkład, a sterownik dostaje kompletnie bezsensowne dane: różnica ciśnień może być zarówno nienaturalnie wysoka (gdy zatykają się wężyki), jak i zbyt niska (gdy dziura jest za czujnikiem).
Zapchany DPF – mechanizm i typowe objawy w codziennej jeździe
Co oznacza „zapchany filtr” w praktyce: sadza vs popiół
Słowo „zapchany” jest pojemne, ale warto je rozdzielić na dwa zjawiska:
przeciążenie sadzą – sadza jest materiałem palnym, więc przy odpowiednich warunkach (temperatura, dawka paliwa, tlen) można ją spalić i usunąć,
przeciążenie popiołem – popiół jest niepalny; kumuluje się głównie w tylnej części kanałów i między nimi, stopniowo zmniejszając przekrój przelotowy.
Zapchany DPF najczęściej oznacza, że masa sadzy przekroczyła próg bezpieczeństwa przy danym poziomie popiołu. Jeżeli auto jeździ głównie po mieście, silnik ma problemy (np. z wtryskami, EGR) albo uszkodzony jest system regeneracji (czujniki temperatury, ciśnienia, problemy z wtryskiem paliwa do wypalania), sadza narasta szybciej niż sterownik jest w stanie ją spalić.
Popiół rośnie powoli, ale nieubłaganie. Przy dużym przebiegu, nawet przy poprawnej eksploatacji, filtr może mieć taką ilość popiołu, że każde kolejne nagromadzenie sadzy powoduje natychmiastowy skok różnicy ciśnień. Wtedy wypalanie przynosi tylko częściową ulgę i filtr bardzo szybko znów jest „pełny”. Chemiczna lub hydrodynamiczna regeneracja może wtedy przywrócić przepływ (usuwając popiół), o ile nie doszło jeszcze do pęknięć.
Objawy zapchanego DPF z punktu widzenia kierowcy
Kiedy DPF się zapycha, typowe objawy są dość powtarzalne:
odczuwalny spadek mocy – szczególnie przy wyższych obrotach i na wyższych biegach; auto „nie chce pójść” powyżej pewnej prędkości,
reakcje sterownika – częstsze próby regeneracji, wzrost obrotów na biegu jałowym podczas wypalania, specyficzny zapach gorących spalin,
wyższe zużycie paliwa – bo w trakcie każdej regeneracji ECU zwiększa dawkę, a przy częstych wypaleniach bilans jest wyraźnie gorszy,
tryb awaryjny przy określonym obciążeniu – auto może jechać w miarę normalnie w mieście, ale przy dłuższym obciążeniu autostradowym przechodzi w tryb awaryjny i „odcina” moc.
Jak zachowuje się silnik z zapchanym filtrem w różnych warunkach jazdy
Zapchany DPF nie zawsze objawia się tak samo. Sporo zależy od stylu jazdy i typu trasy. Przy typowej eksploatacji różnice wyglądają następująco:
jazda miejska – narastająca ociężałość, częste włączanie się wentylatorów chłodnicy po zgaszeniu (dogaszanie regeneracji), krótkie epizody „dziwnego” zapachu z okolic podwozia, podwyższone obroty biegu jałowego co kilkanaście–kilkadziesiąt kilometrów,
jazda pozamiejska / obwodnica – przy stałej prędkości 80–100 km/h filtr próbuje się dopalić; jeśli nie jest skrajnie przeładowany, auto potrafi w takim reżimie „odżyć” na pewien czas,
autostrada, wyższe obciążenie – gdy filtr jest już bardzo pełny, po kilku minutach jazdy z większym obciążeniem zaczyna brakować przelotu; rośnie różnica ciśnień, ECU tnie moc i często wyświetla kontrolkę DPF lub komunikat o awarii filtra.
Charakterystyczne dla zapchanego, ale jeszcze fizycznie całego filtra jest to, że im mocniej dociśniesz gaz, tym gorzej jedzie. Przy spokojnym traktowaniu bywa „znośnie”, przy wyprzedzaniu czy podjeździe pod górę auto wyraźnie się dusi.
Wskazówki z logów i diagnostyki dla zapchanego filtra
Przy podpięciu testera diagnostycznego zapchany DPF zwykle „zdradza się” zestawem powtarzalnych danych. Typowe sygnały:
podwyższona różnica ciśnień przy wyższych obrotach i obciążeniu – przy zdrowym filtrze wartości rosną płynnie, ale mieszczą się w akceptowalnym zakresie; przy przeładowaniu sadzą skok jest wyraźny już przy średnich obrotach,
wysoko obliczona masa sadzy (calculated soot mass) w ECU – sterownik na podstawie modelu jazdy i danych z czujników „widzi”, że filtr dawno przekroczył wartości docelowe,
krótki dystans między regeneracjami – jeśli filtr domaga się wypalania co kilkadziesiąt kilometrów normalnej jazdy, to jest to sygnał, że przewód gazowy jest już mocno zawężony (dużo popiołu + szybko przyrastająca sadza),
błędy związane z zablokowaną regeneracją – np. status „przerwano wypalanie z powodu zbyt dużej różnicy ciśnień” lub błędy zbyt niskiej skuteczności regeneracji.
Uwaga: sama wysoka masa sadzy w parametrach żywych nie oznacza jeszcze, że filtr jest martwy. Czasem wystarczy naprawić przyczynę nadprodukcji sadzy (np. lejący wtrysk, zacięty EGR) i doprowadzić do pełnego, kontrolowanego wypalenia serwisowego, by przywrócić normalną pracę. Problem zaczyna się, gdy względem przebiegu auta masa popiołu i częstotliwość regeneracji wskazują na skrajne zużycie nośnika.

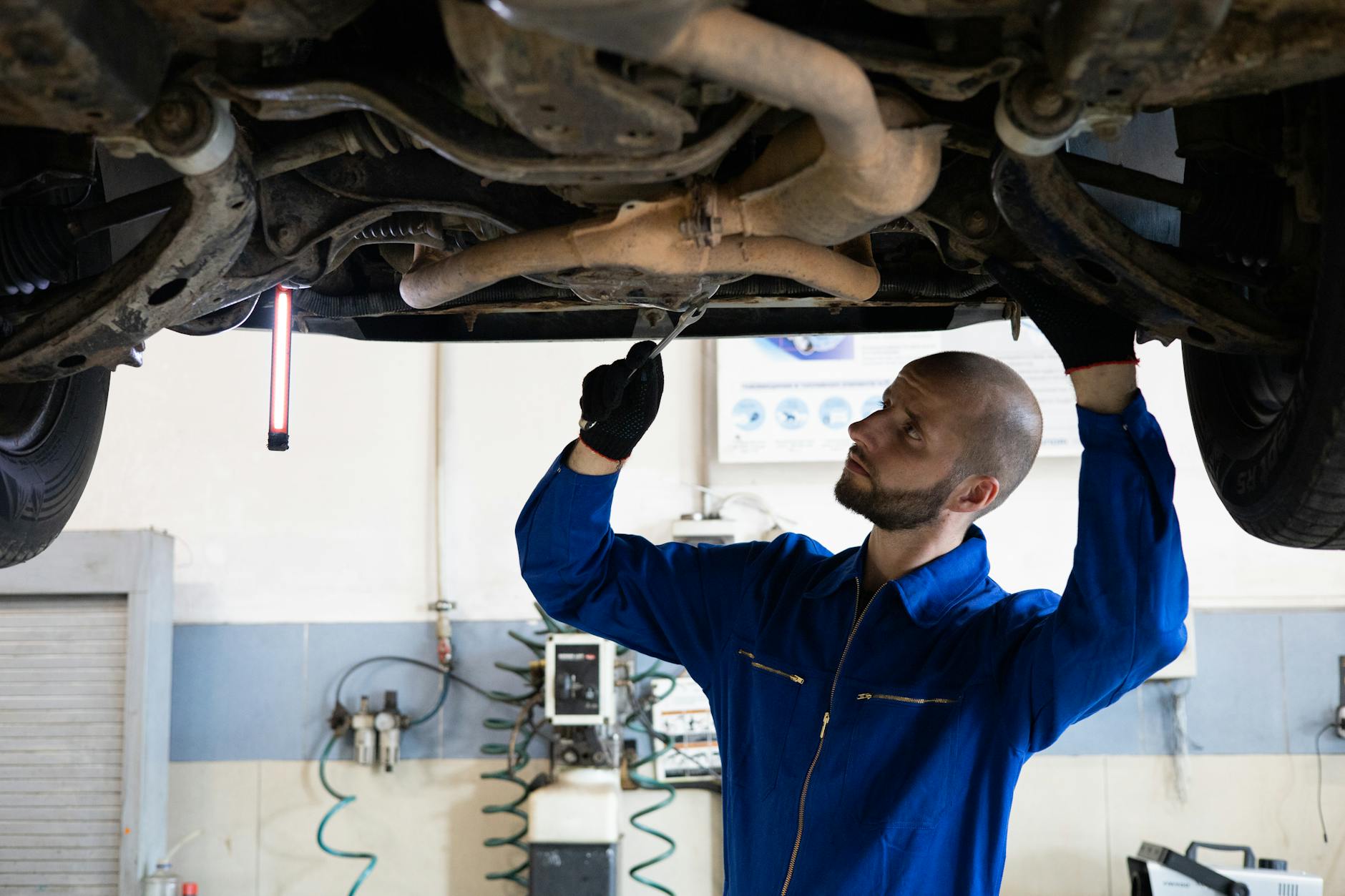

Źródło: Pexels | Autor: Artem Podrez
Uszkodzony DPF – pęknięcia, przepalenia, nieszczelności i ich skutki
Dlaczego pęknięty filtr „oddaje moc”, ale truje i gubi sterownik
Przy fizycznie uszkodzonym filtrze (pęknięcia monolitu, wypalone kanały, dziury w obudowie) zmienia się hydraulika przepływu spalin. Gazy dostają „bajpasy”, czyli alternatywne ścieżki o mniejszym oporze niż przejście przez porowate ścianki. Kierowca zwykle notuje:
subiektywną poprawę dynamiki – auto nagle ciągnie lepiej, szybciej wchodzi na obroty, szczególnie jeśli wcześniej jeździło z mocno zapchanym filtrem,
wyraźnie większe dymienie – szczególnie podczas przyspieszania; przy ostrym gazie w lusterku pojawia się chmura, czasem tylko chwilowa, ale wyraźniejsza niż kiedyś,
charakterystyczny zapach spalin – bardziej gryzący, „surowy”; w kabinie może pojawiać się smród przy uchylonych oknach, nawet bez widocznego dymu.
To „odżycie” jest zdradliwe. Dla wielu użytkowników samochód, który znowu jedzie, przestaje być problemem – do czasu przeglądu emisji, zapchania katalizatora SCR lub powrotu błędów, gdy ECU zacznie zauważać, że różnica ciśnień i inne parametry nie pasują do reszty danych.
Typowe scenariusze pęknięć wkładu i ich objawy
Uszkodzenie ceramicznego monolitu nie zawsze wygląda tak samo. Kilka powtarzalnych scenariuszy:
pęknięcie osiowe (wzdłużne) – monolit pęka mniej więcej wzdłuż osi, często od strony wlotowej; część spalin przelatuje „tunelem” bez filtracji. Objaw: nagły spadek różnicy ciśnień w logach przy wciąż wysokiej masie sadzy w pamięci ECU i zauważalne dymienie pod obciążeniem,
pęknięcie poprzeczne – wkład jest dosłownie ułamany na dwie lub więcej części; przy dużych drganiach jedna część może się przesunąć, tworząc szczelinę przelotową. Objaw: metaliczno–ceramiczne „brzęczenie” przy zmianach obciążenia, okresowe błędy czujnika różnicy ciśnień (wartości „skaczą”),
lokalne przepalenia kanałów – pojedyncze lub skupione „dziury” po przegrzaniu; przy małym zakresie uszkodzenia filtr wciąż zapewnia częściową filtrację, ale podnosi się emisja i rośnie ryzyko dalszego kruszenia. Objaw: delikatny, ale utrzymujący się wzrost zadymienia mimo teoretycznie „dobrych” parametrów z czujników.
W praktyce często spotyka się połączenie powyższych zjawisk: najpierw lokalne przegrzania i mikrouszkodzenia, potem większe pęknięcia wywołane kolejnymi cyklami termicznymi.
Nieszczelności obudowy i połączeń – cichy zabójca diagnostyki
Nieszczelność nie musi wcale oznaczać wielkiej dziury. Czasem wystarczy niedokręcona obejma albo przepalony spaw, by zafałszować odczyty czujników. W praktyce:
dziura przed DPF – spaliny częściowo uciekają przed czujnikiem różnicy ciśnień „przed filtrem”; ECU widzi niższe ciśnienie wejściowe niż w rzeczywistości, co może prowadzić do wniosku, że filtr jest mniej zapchany. Jednocześnie do komory silnika i podwozia dostaje się gorący gaz, topiąc plastik, gumę, wiązki,
dziura między DPF a czujnikiem „za filtrem” – sterownik mierzy ciśnienie bliżej atmosferycznego (bo spaliny uciekają na zewnątrz), więc różnica ciśnień spada; na tej podstawie ECU może uznać filtr za sprawny, nawet jeśli monolit jest niemal pełny,
nieszczelność w okolicy flexa – przy mocnym przyspieszaniu słychać „syknięcia” lub metaliczne brzęki, a w logach różnica ciśnień potrafi losowo się zmieniać zależnie od ugięcia układu wydechowego.
Tip: przy trudnych przypadkach diagnostycznych prosty test dymem (np. z wytwornicy lub „dymownicy” warsztatowej) na zimnym układzie wydechowym często szybciej ujawnia nieszczelności niż godziny patrzenia w logi.
ECU „głupieje” przy uszkodzonym filtrze
Sterownik silnika jest zaprojektowany pod założenie, że filtr jest hydraulicznie ciągły, a opór przepływu rośnie mniej więcej przewidywalnie wraz z masą sadzy i popiołu. Gdy wkład jest popękany lub obudowa nieszczelna, model matematyczny sterownika przestaje pasować do rzeczywistości. Efekty:
rzadkie lub brak wymuszeń regeneracji – przy pękniętym wkładzie różnica ciśnień jest niska, więc ECU „myśli”, że filtr jest pusty; masa sadzy obliczana z modelu może rosnąć wolniej niż powinna, więc proces wypalania się nie inicjuje,
nagłe wyskoki i znikanie błędów – w zależności od warunków obciążenia fizyczne pęknięcie może się „zamykać” lub „otwierać”; raz sterownik widzi wzrost różnicy ciśnień i zapisuje błąd, a przy następnym cyklu jazdy wartości są w normie,
rozjazd między masą sadzy obliczoną a wyliczoną wstecznie po regeneracjach – danych z logów nie da się „spiąć w głowie”; filtr według przebiegu powinien być już na granicy, a ECU raportuje minimalne zapełnienie.
Taka sytuacja powoduje klasyczne błędne diagnozy: mechanik sugeruje „chemiczne czyszczenie”, bo według parametrów filtr jest niby tylko zabrudzony, tymczasem zdjęcie i rozcięcie puszki ujawnia popękany nośnik z wypalonymi kanałami.
Jak ECU „widzi” filtr – czujniki i ich ograniczenia
Czujnik różnicy ciśnień – podstawowe źródło informacji
Podstawą algorytmu oceny stanu DPF jest czujnik różnicy ciśnień (DP sensor). Składa się on z elektronicznego przetwornika i dwóch przewodów:
przewód „przed filtrem” – mierzy ciśnienie spalin na wlocie do DPF,
przewód „za filtrem” – mierzy ciśnienie na wylocie; różnica (delta p) jest proporcjonalna do stopnia zapełnienia kanałów.
ECU obserwuje delta p przy różnych obrotach i obciążeniach, czasami również podczas tzw. testu przepływu na biegu jałowym (sterownik chwilowo zwiększa obroty, by zaktualizować swoje estymacje). Na tej podstawie:
koryguje obliczoną masę sadzy,
decyduje o startach i przerwaniu regeneracji,
ustala granice przejścia w tryb awaryjny.
Problem w tym, że każdy z elementów toru pomiarowego (przewody, króćce, sam czujnik) może wprowadzać błędy: niedrożność jednego z wężyków, kondensat, olej, pęknięcie, nieprawidłowe podłączenie po naprawie. W efekcie ECU widzi filtr inaczej, niż jest w rzeczywistości.
Czujniki temperatury i ich rola w regeneracji
Oprócz ciśnienia sterownik korzysta z czujników temperatury spalin (EGT – Exhaust Gas Temperature), zwykle zamontowanych:
przed turbiną lub przed katalizatorem,
przed DPF,
za DPF (czasem w jednym punkcie za całym modułem katalityczno–filtrującym).
Te dane służą do:
oceny, czy temperatura jest wystarczająca do wypalania (zwykle 550–650°C na monolicie, zależnie od systemu),
kontroli, czy regeneracja nie wymknęła się spod kontroli (ryzyko przegrzania wkładu),
wykrywania anomalii – np. jeśli za filtrem jest niemal taka sama temperatura jak przed nim podczas fazy aktywnej regeneracji, sterownik może podejrzewać problem ze strukturą nośnika.
Niestety, przy częściowych uszkodzeniach filtra (lokalne przepalenia) różnica temperatur może być za mała, by algorytm to wyłapał. ECU zakłada pewien poziom rozrzutu, więc jeszcze długo akceptuje dane, które w praktyce oznaczają, że część spalin omija strukturę filtrującą.
Model matematyczny sadzy i popiołu – gdzie się wykłada
Współczesne sterowniki nie polegają wyłącznie na czujnikach. Mają wbudowany model, który na podstawie:
dawki paliwa,
obrotów i obciążenia,
temperatur pracy silnika,
statystyki przebiegu (miasto/trasa)
szacuje tempo przyrostu sadzy. Każda udana regeneracja „zdejmuje” z tej wirtualnej masy określoną ilość. Popiół jest liczony najczęściej jako funkcja długoterminowa (np. ilość spalonego paliwa + ilość przeprowadzonych regeneracji).
Ten model jest przybliżeniem. Przy długiej jeździe z nieszczelnym lub pękniętym DPF-em błędy się kumulują:
ECU może uznać, że filtr ma wciąż sensowną ilość popiołu, podczas gdy fizycznie jest na granicy przepływu,
jeśli regeneracje są notorycznie niedokonczone (kierowca przerywa jazdę), w pamięci sterownika wciąż „znika” więcej sadzy, niż w rzeczywistości się spala,
lokalne przegrzania i wypalenia fragmentów kanałów nie są w ogóle odzwierciedlone w modelu.
Dlatego przy diagnostyce stanu filtra nie wolno ufać pojedynczemu parametrze (np. tylko masie sadzy obliczonej). Dopiero zestawienie: przepływ / delta p / historia regeneracji / rzeczywisty przebieg / skład spalin daje sensowny obraz.
Ograniczenia fabrycznej diagnostyki OBD
Tryby awaryjne i strategie ochronne sterownika
Gdy dane z czujników wykraczają poza oczekiwane ramy, ECU wchodzi w tryby ochronne. Dla użytkownika to po prostu „brak mocy” i kontrolka na desce, ale z punktu widzenia diagnozy DPF te tryby sporo mówią.
Ograniczenie momentu obrotowego – sterownik tnie dawkę paliwa i doładowanie, by zmniejszyć ilość spalin. Typowe przy silnie zapchanym DPF, gdy delta p przekracza próg krytyczny przy średnim obciążeniu. Objaw: auto „nie jedzie” powyżej pewnych obrotów, ale na biegu jałowym pracuje względnie równo.
Blokada regeneracji aktywnej – jeśli ECU widzi zbyt wysokie ciśnienie wsteczne lub zbyt dużą różnicę temperatur, może zablokować dopalanie, żeby nie przegrzać monolitu. Efekt: filtr przestaje się wypalać, masa sadzy w modelu rośnie, a problem się zapętla.
Wymuszone „awaryjne” wypalanie – część systemów przy granicznej masie sadzy próbuje jeszcze raz „ratować” filtr, inicjując agresywną regenerację. Przy fizycznie uszkodzonym monolicie to prosta droga do dalszych przepaleń i pęknięć.
Tryb awaryjny przy błędach czujników – gdy uszkodzony jest tylko tor pomiarowy (np. DP sensor, EGT), ECU przechodzi na wartości zastępcze. Wtedy w logach widać podejrzanie stabilne, „okrągłe” liczby, a reakcja systemu na realne zmiany stanu filtra jest mocno spóźniona lub żadna.
Jeżeli auto regularnie wchodzi w tryb awaryjny podczas obciążenia, ale przy spokojnej jeździe działa „normalnie”, pierwszym kandydatem do sprawdzenia zostaje mocno zapchany DPF. Jeśli natomiast błędy i tryb awaryjny pojawiają się raz, po czym „magicznie” znikają, a do tego pojawiają się metaliczne odgłosy z okolic puszki filtra – mocno rośnie podejrzenie pękniętego lub rozwarstwionego wkładu.
Błędy OBD typowo związane z DPF – jak je czytać
Kody błędów z grupy P24xx / P20xx (w zależności od producenta) często bywają interpretowane zbyt dosłownie. Tymczasem jeden opis błędu może mieć kilka scenariuszy przyczyn.
„Za duże ciśnienie przed DPF / za duża różnica ciśnień” – typowo: zatkany filtr sadzą lub popiołem, ale także:
zagięty, zaolejony lub skroplinami zalany przewód do DP sensora,
niedrożny króciec w obudowie DPF (np. zaklejony nagarem po ingerencji),
DP sensor o przesuniętym zerze (błąd kalibracji, uszkodzona membrana).
„Za małe ciśnienie / zbyt niska różnica ciśnień” – nie tylko „filtr OK”, ale też:
pęknięty monolit z przelotem,
dziura przed lub za filtrem, zaburzająca pomiar,
DP sensor z zablokowaną stroną „za filtrem” (czujnik widzi prawie atmosferę).
„Zbyt częste / nieskuteczne regeneracje” – ECU widzi, że podejmuje próby wypalania, ale masa sadzy w modelu nie spada jak trzeba:
filtr jest tak zapchany, że nie da się go „przepalić” w warunkach drogowych,
fizyczne uszkodzenie monolitu – część spalin omija kanały, więc bilans energii cieplnej nie zgadza się z modelem.
„Niemożliwa temperatura filtra / nieprawidłowy sygnał EGT” – często pomijany błąd, a bardzo istotny przy różnicowaniu:
jeśli filtr jest zapchany, EGT przed DPF rośnie mocno, a za nim – słabiej,
jeśli monolit jest mocno przepalony, temperatura za filtrem szybciej dogania temperaturę przed nim,
przy nieszczelnościach wydechu EGT za DPF potrafi być nienaturalnie niskie (chłodzenie powietrzem z zewnątrz).
Przy interpretacji błędów trzeba zawsze patrzeć na towarzyszące parametry w logach dynamicznych. Sam opis typu „skuteczność filtra cząstek stałych poniżej progu” nie mówi jeszcze nic o tym, czy winne jest zapchanie, czy fizyczne uszkodzenie.
Dlaczego fabryczne OBD rzadko nazwie filtr „pękniętym”
Systemy diagnostyki pokładowej projektowane są głównie pod spełnienie norm emisji, a nie jako pełnowartościowa diagnostyka warsztatowa. Dla producenta liczy się to, czy pojazd przekracza dozwolony poziom zanieczyszczeń, a niekoniecznie szczegółowy opis mechaniki uszkodzenia.
Algorytmy w ECU widzą więc głównie trzy sytuacje:
zbyt duży opór przepływu – klasyfikowany jako „zapchany filtr” lub „przekroczona masa sadzy/popiołu”,
zbyt mała skuteczność filtracji – interpretowana jako „nieskuteczny DPF / przekroczona emisja cząstek”,
niespójność danych z czujników – oznaczana jako „usterka układu DPF / błąd czujnika / niespójne dane”.
Fizyczne pęknięcie nośnika, lokalne przepalenia lub rozszczelnienia obudowy mieszczą się w tych trzech „szufladkach” w sposób pośredni. Stąd częste scenariusze, w których interfejs diagnostyczny podaje komunikat typu „DPF do wymiany”, choć w logach różnica ciśnień wygląda na znikomą – bo realnym problemem jest przepalony albo w części wydłubany wkład.
Twarde objawy zapchanego DPF vs uszkodzonego – porównanie krok po kroku
Zachowanie auta na drodze
Najbardziej namacalne różnice widać podczas jazdy pod obciążeniem. Dwa samochody z „problemem DPF” mogą się zachowywać zupełnie inaczej, choć na desce świeci ta sama kontrolka.
Zapchany DPF:
silnik „dusi się” przy wyższych obrotach i dużym obciążeniu (podjazd pod górę, wyprzedzanie),
reakcja na gaz jest ospała, ale do pewnego zakresu obrotów auto jedzie względnie poprawnie,
w trybie miejskim objawy bywają łagodniejsze – dopóki ECU nie wejdzie w tryb awaryjny.
Uszkodzony (pęknięty / przepalony) DPF:
często odczuwalny jest częściowy powrót mocy po „magicznym” zniknięciu objawów, potem nagłe pogorszenie (pęknięcie „pracuje” w zależności od temperatury i drgań),
może wystąpić nienaturalnie dobre „ciągnięcie” mimo zapisanych błędów DPF – jak przy wyciętym filtrze, ale z towarzyszącym dymieniem,
dźwięk wydechu zmienia się – pojawiają się brzęki, rezonanse, czasem gwizdy przy zmianie obciążenia.
Jeżeli kierowca zgłasza, że auto raz ma moc, raz nie, a kontrolka DPF pojawia się i znika bez wyraźnego wzorca, to zwykle nie jest tylko „zapchany filtr”. Z kolei stały brak mocy i charakterystyczne „przytykanie” przy każdym mocniejszym dodaniu gazu bardzo często wskazuje na filtr hydraulicznie „pełny”.
Zadymienie i zapach spalin
Różnice w emisji cząstek są jednym z kluczowych wskaźników. Nie każdy ma dostęp do dymomierza, ale nawet „na oko” da się sporo wyłapać.
Zapchany DPF:
przy prawidłowo działającym monolicie zadymienie jest nadal niskie – filtr swoją robotę wykonuje, tylko rośnie ciśnienie wsteczne,
podczas nieudanych regeneracji pojawia się chwilowe zwiększenie dymienia (niedopalone paliwo), ale nie ma czarnego „komina”,
zapach spalin bywa bardziej gryzący z powodu częstszych dopalań i podwyższonej temperatury, lecz bez stałej „ciężkiej” chmury za autem.
Uszkodzony DPF:
typowe jest stałe, wyraźne zadymienie pod obciążeniem – od szarej mgły po wyraźnie czarny dym przy mocnym gazie,
na postoju, przy gwałtownym „przegazowaniu”, z rury potrafi wyjść wyraźny „pióropusz”,
zapach przypomina silnik bez filtra – ciężki, oleisty, czasem z wyczuwalnym „przypalonym” aromatem przy przegrzanym wkładzie.
Jeżeli zadymienie jest wyraźne, a w logach różnica ciśnień jest niska nawet przy wysokich obrotach – to mocny sygnał, że filtr przepuszcza spaliny bokiem (pęknięcia, przepalenia, wykruszenia), a nie tylko jest zabrudzony.
Odczyty z czujnika różnicy ciśnień – praktyczne progi
Analiza delta p w różnych warunkach obciążenia to jedno z najbardziej miarodajnych narzędzi. Ważne, by nie patrzeć na pojedynczą wartość na biegu jałowym, ale na kilka punktów.
Prosty schemat testu (na rozgrzanym silniku, bez włączonej regeneracji):
bieg jałowy – odczyt delta p przy 800–900 obr./min,
stałe 2000 obr./min bez obciążenia,
dynamiczne przyspieszenie na 3. lub 4. biegu w zakresie np. 1500–3000 obr./min (log w czasie rzeczywistym).
Interpretacja:
Zapchany DPF:
delta p wyraźnie podwyższona już na biegu jałowym,
wzrost ciśnienia jest prawie liniowy z obrotami/obciążeniem,
w szczycie obciążenia wartości zbliżają się do progów granicznych sterownika, po czym często pojawia się błąd i ograniczenie mocy.
Uszkodzony DPF:
delta p bliska zeru lub „podejrzanie niska” na całym zakresie – jak przy pustej puszce,
wartości skaczące, niestabilne, zmieniające się przy lekkiej zmianie obciążenia lub położenia wydechu (praca pęknięcia, nieszczelność),
w stanie uszkodzenia częściowego możliwy jest relatywnie normalny odczyt przy małym obciążeniu i nielogicznie niski przy dużym obciążeniu (gdy większa część spalin „przebija się” przez szczelinę).
Uwaga: zawsze trzeba uwzględnić stan przewodów do DP sensora. Zatkany lub pęknięty wężyk potrafi symulować objawy uszkodzonego filtra. Szybki test to porównanie odczytu delta p z odłączonym przewodem (powinno być ≈0) i podłączonym, przy lekkim podmuchu sprężonym powietrzem w króciowiec (kontrolowany, ostrożny test warsztatowy).
Zachowanie podczas i po regeneracji
Różnice między zapchanym a uszkodzonym filtrem często wychodzą na jaw właśnie w trakcie cyklu wypalania. Dobrze jest zarejestrować logi od momentu inicjacji regeneracji do jej zakończenia.
Zapchany DPF:
temperatury EGT rosną wyraźnie, delta p początkowo wysoka, potem spada,
po udanej regeneracji spadek delta p jest trwały – przy kolejnych jazdach wartości pozostają niższe,
częstotliwość regeneracji zwykle rośnie (filtr szybko się zapycha), ale ECU widzi ich skuteczność – masa sadzy w modelu spada w przewidywalny sposób.
Uszkodzony DPF:
temperatury EGT mogą osiągać nominalne wartości, ale delta p niewiele się zmienia przed i po regeneracji,
ECU czasem przerywa regenerację jako nieskuteczną, zapisując błędy typu „regeneracja nie zakończona poprawnie”,
przy lokalnych przepaleniach możliwa jest pozorna poprawa (część kanałów się przepala jeszcze bardziej, chwilowo zmniejszając opór), po czym następuje gwałtowne nasilenie problemów i wzrost zadymienia.
Jeżeli po kilku wymuszonych regeneracjach (serwis, interfejs diagnostyczny) delta p nie chce spaść do sensownych wartości, a auto nadal kopci – dalsze próby „przepalania” zwykle tylko pogorszą uszkodzenia strukturalne wkładu.
Inspekcja mechaniczna bez rozcinania puszki
Pełne potwierdzenie stanu monolitu daje dopiero rozcięcie obudowy, ale zanim dojdzie do tak radykalnego kroku, można zrobić kilka prostych rzeczy.
Najczęściej zadawane pytania (FAQ)
Jakie są typowe objawy zapchanego DPF, a jakie uszkodzonego filtra?
Zapchany DPF najczęściej objawia się brakiem mocy, „dławieniem” przy wyższych obrotach, częstymi lub ciągnącymi się regeneracjami, podwyższonym spalaniem oraz przechodzeniem w tryb awaryjny. Auto zwykle słabnie przy wyprzedzaniu, a kontrolka DPF lub check engine pojawia się przy mocniejszym obciążeniu silnika.
Uszkodzony (pęknięty lub przepalony) filtr bywa zdradliwy: samochód nagle jedzie lżej, szybciej wkręca się na obroty, ale rośnie dymienie (czarny lub szary dym przy przyspieszaniu), pojawia się intensywniejszy zapach spalin i często sadza na zderzaku. Różnica ciśnień potrafi być niska mimo tego, że sterownik „widzi” dużą masę sadzy.
Jak sprawdzić, czy DPF jest tylko zapchany, czy ma pęknięty wkład?
Podstawą jest diagnostyka komputerowa połączona z analizą różnicy ciśnień przed i za filtrem. Jeśli różnica ciśnień jest wysoka i rośnie wraz z obrotami, filtr jest najprawdopodobniej zapchany. Gdy różnica jest nienaturalnie niska, a ECU raportuje dużą masę sadzy lub wielokrotne nieudane regeneracje, trzeba podejrzewać pęknięcia wkładu, nieszczelność lub uszkodzone przewody czujnika.
W warsztacie stosuje się dodatkowo:
test dymomierzem / kamerą endoskopową od strony wydechu – szuka się „przestrzelonych” kanałów,
pomiar temperatury przed i za DPF – przy sprawnym filtrze podczas regeneracji różnica temperatur jest wyraźna; przy przepalonym wkładzie bywa nienaturalnie mała.
Pełną odpowiedź daje dopiero demontaż i oględziny wkładu, ale często już logi z jazdy próbnej mocno zawężają podejrzenia.
Czy można jeździć z uszkodzonym lub zapchanym DPF? Jakie są skutki?
Jazda z mocno zapchanym DPF kończy się zwykle trybem awaryjnym, ograniczeniem mocy i ryzykiem przegrzania turbosprężarki oraz kolektora. Sterownik podaje dodatkowe paliwo do wypaleń, co podnosi temperaturę spalin i przy dłuższej jeździe może uszkodzić nie tylko filtr, ale też katalizator czy turbo.
Uszkodzony (nieszczelny, przepalony) DPF daje mniejsze opory przepływu, więc auto subiektywnie „idzie lepiej”, ale emisja sadzy skacze kilka–kilkanaście razy. Spaliny brudzą układ wydechowy, tylni zderzak, a wnętrze może zacząć „pachnieć” spalinami. Długotrwała jazda w takim stanie grozi uszkodzeniem turbosprężarki (zmienione warunki pracy), sond i czujników temperatury oraz problemami na badaniu technicznym.
Jakie błędy sterownika wskazują na zapchany DPF, a jakie na uszkodzony filtr?
Przy zapchanym DPF często pojawiają się błędy związane z:
zbyt wysoką różnicą ciśnień na filtrze (np. kody P2452, P2459 w różnych interpretacjach producentów),
przerwanymi lub niedokończonymi regeneracjami,
przekroczoną wyliczoną masą sadzy.
ECU widzi, że „pojemność” filtra się kończy i wymusza wypalenia lub tryb awaryjny.
Uszkodzony, przepalony wkład i nieszczelności dają inny obraz: sterownik raportuje dużą lub szybko rosnącą masę sadzy, a jednocześnie różnica ciśnień pozostaje niska lub nielogiczna względem obciążenia. Pojawiają się błędy czujnika różnicy ciśnień, nieprawidłowego przepływu w układzie wydechowym, czasem również błędy zbyt szybkiego „spadku” sadzy po regeneracji (ECU „nie wierzy” w tak błyskawiczne oczyszczenie).
Jak rozpoznać nieszczelność przy DPF i czy może ona udawać uszkodzony filtr?
Nieszczelność (pęknięty spaw, uszkodzona uszczelka, dziura w rurze przed filtrem) zmienia odczyty czujnika różnicy ciśnień i potrafi idealnie „udawać” przepalony wkład. Objawami są: syczenie lub świst spalin pod obciążeniem, lokalne okopcenia na obudowie lub łączeniach, charakterystyczny zapach spalin pod maską lub pod autem oraz często lekko większe dymienie.
Dobry mechanik zaczyna od kontroli szczelności – wizualnie (okopcenia, ślady sadzy), dymem technicznym albo po prostu oględzinami przy włączonym silniku i lekkim obciążeniu. Tip: przed wydaniem kilku tysięcy na filtr zawsze warto wykluczyć nieszczelności w całym odcinku od turbiny do DPF i między DPF a czujnikiem różnicy ciśnień.
Kiedy wystarczy regeneracja DPF, a kiedy filtr trzeba wymienić?
Regeneracja (wypalanie serwisowe lub profesjonalne czyszczenie na stole) ma sens, gdy wkład jest mechanicznie cały, a problemem jest nadmiar sadzy i popiołu. Typowy scenariusz: wysokie ciśnienie różnicowe, brak dymienia po wydechu, brak śladów przepaleń na obudowie, brak nielogicznych odczytów z czujnika różnicy ciśnień po usunięciu usterek silnika (np. lejących wtrysków).
Wymiana jest konieczna, gdy:
wkład ma widoczne pęknięcia lub wypalone „kratery” w kanałach,
materiał uszczelniający (bandaż) się rozsypał i monolit „lata” w obudowie,
różnica ciśnień jest dziwnie niska mimo wyliczonej dużej masy sadzy i poprawnie działających czujników,
filtr był wielokrotnie przegrzewany (ślady przegrzań, stopione elementy).
W takiej sytuacji kolejne „czyszczenia chemiczne” tylko marnują pieniądze i czas, bo nie przywrócą właściwej filtracji.
Czy dymienie zawsze oznacza uszkodzony DPF, czy może też wystąpić przy zapchanym filtrze?
Dymienie przy zapchanym DPF występuje rzadziej i zwykle w specyficznych sytuacjach: przy próbach regeneracji, gdy dawka paliwa jest podniesiona, a filtr nie jest w stanie skutecznie spalić sadzy. Wtedy część produktów spalania „przeciśnie się” przez strukturę filtra i będzie widać szarawy dym, najczęściej chwilowo.
Przy uszkodzonym, pękniętym wkładzie dymienie jest znacznie wyraźniejsze i częstsze – szczególnie przy gwałtownym dodaniu gazu. Sadza omija wtedy ścianki filtrujące i leci prosto w atmosferę. Jeśli wydech jest suchy, a na zderzaku szybko odkłada się czarny nalot, to mocny sygnał, że filtr nie pracuje już jak trzeba i trzeba zweryfikować jego stan mechaniczny.
