Rola EGR w silniku z DPF – dlaczego właśnie ten duet decyduje o kłopotach
Dlaczego zawór EGR produkuje więcej sadzy, a mimo to jest potrzebny
Zawór EGR (Exhaust Gas Recirculation) otwiera drogę spalinom z wydechu z powrotem do kolektora dolotowego. W efekcie do cylindrów trafia mieszanka: świeże powietrze z filtra + część spalin. Takie „rozcieńczone” powietrze obniża temperaturę spalania, co ogranicza emisję NOx, ale jednocześnie sprzyja tworzeniu sadzy. Dla filtra DPF oznacza to wyższe obciążenie cząstkami stałymi.
Przy sprawnym EGR sterownik silnika dokładnie dawkuje ilość recyrkulowanych spalin. System zakłada, że DPF da radę tę sadzę wychwycić i okresowo wypalić, korzystając z odpowiednio dobranych temperatur w wydechu. Gdy EGR działa poza zakładanym zakresem – zacięty, nieszczelny, zaślepiony – cały bilans NOx/sadza się sypie, a filtr DPF dostaje dawkę, na którą nie był projektowany.
Wpływ EGR na temperaturę spalania i ilość cząstek w DPF
Dodanie spalin do dolotu działa jak „chłodzenie chemiczne” procesu spalania. Mniejsza ilość tlenu i gorsze warunki do pełnego dopalenia mieszanki powodują:
niższą temperaturę maksymalną w komorze spalania (mniej NOx),
wyższy udział cząstek stałych – więcej sadzy odkładanej w DPF,
czasem większą ilość niespalonego paliwa i wyższy udział węglowodorów w spalinach przy niewłaściwym sterowaniu.
DPF ma określoną pojemność i zaprojektowany zakres „produkowanej” sadzy. Jeśli EGR recyrkuluje za dużo spalin, sterownik podnosi dawki paliwa i różnymi strategiami próbuje utrzymać moment oraz emisję NOx. W rezultacie do filtra trafia więcej cząstek niż przewidziano – zaczyna się szybsze zapełnianie, częstsze regeneracje, a potem przegrzewanie struktury filtra.
Niewłaściwy EGR a szybkie zapychanie DPF
Uszkodzony lub „kombinowany” EGR wpływa na DPF na kilka sposobów:
EGR stale domknięty / zaślepiony – mniej sadzy, ale wyższa temperatura spalania, większe NOx. Sterownik kompensuje to inną strategią spalania. Często skutkiem są częstsze dopalania, większa ilość sadzy powstającej przy regeneracjach i ryzyko przegrzania DPF.
EGR stale otwarty / nieszczelny – dużo recyrkulowanych spalin w zakresach, gdzie EGR powinien być zamknięty. Spada ilość świeżego powietrza, spalanie robi się „brudne”, rośnie produkcja sadzy i DPF zasypuje się znacznie szybciej.
EGR zacinający się skokowo – niestabilne warunki spalania, chwilowe dymienie, gwałtowne przyrosty obliczonej masy sadzy w OBD i chaotyczny przebieg regeneracji.
W praktyce kierowca widzi: zapalającą się kontrolkę filtra, spadek mocy, częste przerywane regeneracje i komunikaty o konieczności „oczyszczenia filtra”. Sam DPF jest wtedy często ofiarą złej pracy EGR, a nie przyczyną problemu.
Silnik z DPF i sprawnym EGR kontra EGR zaślepiony/uszkodzony
Przy sprawnym, fabrycznym EGR:
masa powietrza zmierzona przez MAF (przepływomierz) logicznie koreluje z pozycją EGR,
obliczona masa sadzy rośnie w miarę przewidywalnie,
ciśnienie różnicowe DPF powoli wzrasta w takt dystansu i warunków jazdy,
regeneracje są w miarę regularne i skuteczne.
Z kolei przy zaślepionym/uszkodzonym EGR:
masa powietrza bywa nienaturalnie wysoka względem oczekiwanej pozycji EGR,
sterownik często generuje błędy EGR i adaptuje się, co zmienia logikę obliczania sadzy,
DPF może mieć problem z dopaleniem, bo warunki termiczne odbiegają od założeń (zbyt niskie lub zbyt wysokie temperatury),
pojawiają się skargi na częste dopalania, dźwięki wachlowania wentylatorów i wzrost spalania.
Ocena sprawności EGR pod kątem DPF wymaga spojrzenia w logi: na masę powietrza, pozycję EGR i parametry sadzy. To pozwala oddzielić typowe „filtr zapchany, wytnijmy” od sytuacji, w której trzeba zacząć od naprawy EGR, dolotu i przepływomierza.
Podstawy OBD dla EGR i DPF – jakie parametry naprawdę są potrzebne
Kluczowe PID-y: MAF, EGR, temperatury, ciśnienie różnicowe i sadza
Do sensownej diagnostyki EGR pod kątem DPF potrzeba kilku konkretnych parametrów z OBD. Pojedynczy odczyt MAF lub pozycji EGR nie wystarczy, ważne są zależności między nimi.
Masa powietrza (MAF) – g/s lub kg/h
Podstawowy parametr do oceny, ile świeżego powietrza faktycznie trafia do silnika. Każde otwarcie EGR powinno powodować spadek MAF, bo część „objętości” zajmują spaliny.
Pozycja EGR – % otwarcia
Pokazuje sygnał sterujący i/lub pozycję zwrotną zaworu. Sama wartość w procentach niewiele znaczy bez porównania z MAF i obciążeniem silnika.
Temperatura spalin (EGT) przed i za DPF
Przed filtrem: informacja o warunkach spalania i regeneracji. Za filtrem: pozwala ocenić, czy filtr przepuszcza ciepło jak należy. Przy nienaturalnych różnicach warto brać pod uwagę wpływ EGR na ilość sadzy.
Ciśnienie różnicowe DPF
Różnica ciśnienia przed i za filtrem. Rośnie wraz z ilością sadzy i popiołu, ale także przy awariach w wydechu. Umożliwia sterownikowi wyliczenie „realnego” napełnienia DPF.
Obliczona masa sadzy (calculated soot mass)
Parametr kalkulowany z modelu spalania, masy przepływającego powietrza, dawki paliwa i historii jazdy. Bardzo czuły na błędy EGR, przepływomierza i nieszczelności dolotu.
„Zmierzona”/wyliczona z ciśnienia różnicowego masa sadzy
Oparta głównie na oporze przepływu przez filtr. Pomaga odróżnić zapchanie „modelowe” od realnego.
Parametry przebiegu regeneracji
Czas od ostatniej regeneracji, ilość regeneracji wymuszonych/nieudanych, status aktywnej regeneracji.
Obliczona masa sadzy a masa wyliczona z ciśnienia różnicowego
Sterownik zwykle operuje dwoma „wizjami” tego, co dzieje się w DPF:
Masa sadzy obliczona (modelowa) – powstaje z obliczeń: dawka paliwa + masa powietrza + parametry pracy. Tu wchodzi wpływ EGR, bo od ilości świeżego powietrza (MAF) zależy, jak „brudne” spalanie przyjmuje algorytm.
Masa sadzy zmierzona / skorygowana – na podstawie ciśnienia różnicowego i jego zmian przy różnych przepływach spalin, czasem z uwzględnieniem temperatur.
Jeśli EGR lub MAF podają nieprawidłowe dane, modelowa masa sadzy może rosnąć zbyt szybko lub wolno. W praktyce można zaobserwować:
wysoka obliczona masa sadzy przy akceptowalnym ciśnieniu różnicowym – filtr fizycznie jeszcze „daje radę”, a model spalania jest zakłamany,
niską obliczoną masę sadzy przy wysokim ciśnieniu różnicowym – filtr realnie zapchany (sadza lub popiół), a sterownik „wierzy”, że wszystko jest w porządku.
Analizując EGR pod kątem DPF, trzeba patrzeć, czy anomalie nie wynikają z rozjazdu między tymi dwiema „wersjami” masy sadzy. To bardzo częsty przypadek przy nieszczelnym dolocie lub zaciętym zaworze EGR.
Co widać w prostych interfejsach, a do czego potrzeba lepszego sprzętu
Tani adapter OBD i popularna aplikacja w telefonie zwykle pokażą:
MAF (masa powietrza),
część parametrów EGR (pozycja żądana, czasem faktyczna),
ciśnienie doładowania,
kilka temperatur (płyn, dolot, czasem jedna temperatura spalin).
Dane DPF, takie jak obliczona masa sadzy, ciśnienie różnicowe i przebieg regeneracji, często są niedostępne w ogólnych aplikacjach. Potrzebny jest:
dedykowany soft (np. producenta, wyspecjalizowane narzędzia diagnostyczne),
lub aplikacja, która obsługuje rozszerzone PID-y dla konkretnych marek.
Do pełnej korelacji EGR–MAF–sadza najlepiej mieć:
MAF, pozycję EGR (żądana i faktyczna),
ciśnienie różnicowe DPF, obliczoną masę sadzy,
temperaturę spalin przed filtrem (podczas jazdy i regeneracji),
informację o statusie regeneracji (aktywna/nieaktywna, przerwana, zakończona).
Zestaw obowiązkowy parametrów do obserwacji przy diagnozie EGR pod kątem DPF
Do praktycznej oceny sprawności EGR w kontekście DPF mieć warto w logach przynajmniej:
MAF (g/s lub kg/h),
pozycja EGR (żądana i faktyczna, jeżeli dostępna),
obroty silnika, obciążenie lub pozycja pedału gazu,
ciśnienie doładowania lub ciśnienie w kolektorze (MAP),
obliczona masa sadzy (modelowa),
masa sadzy z czujnika ciśnienia różnicowego (jeśli występuje jako osobny parametr),
ciśnienie różnicowe DPF,
temperatura spalin przed DPF.
Bez takiego pakietu diagnostyka EGR pod kątem filtra cząstek stałych staje się zgadywaniem. Same błędy zapisane w sterowniku nie pokazują niuansów związanych z korelacją MAF–EGR–sadza.

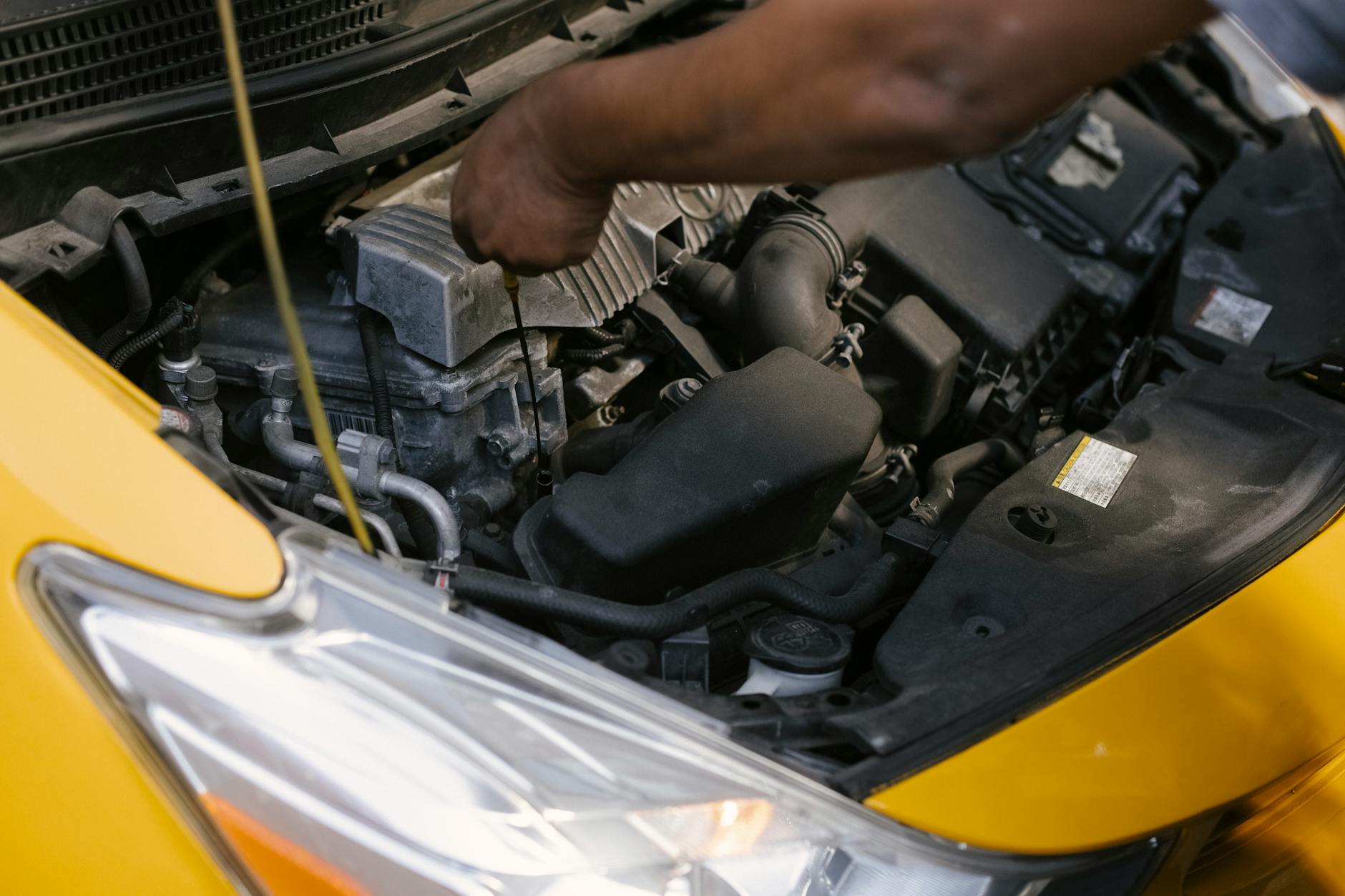

Źródło: Pexels | Autor: Sergey Meshkov
Jak działa EGR i jak sterownik używa MAF do jego kontroli
Przepływ powietrza i spalin – jak to „widzi” przepływomierz
W klasycznym układzie dolot–EGR schemat można uprościć do trzech strumieni:
świeże powietrze z filtra przechodzące przez przepływomierz (MAF),
powietrze świeże + spaliny recyrkulowane mieszające się w kolektorze,
mieszanka trafiająca do cylindrów.
Przepływomierz mierzy tylko świeże powietrze. Gdy EGR się otwiera, część „miejsca” w kolektorze zajmują spaliny, przez co:
spada ilość świeżego powietrza zmierzona przez MAF,
całkowita masa gazów zasysanych do cylindra pozostaje zbliżona (powietrze + spaliny),
zmienia się stosunek powietrza do paliwa i warunki spalania.
Sterownik oczekuje określonej wartości MAF przy danym obciążeniu i zadanej pozycji EGR. Jeśli MAF „mówi” co innego, ECU interpretuję to jako nieszczelność, uszkodzenie EGR, problem z przepływomierzem lub inną usterkę w układzie dolotowym.
Logika sterownika: oczekiwana a zmierzona masa powietrza
Sterownik opiera się na mapach: dla danych obrotów, obciążenia, ciśnienia doładowania i temperatur powinien wystąpić określony przepływ świeżego powietrza. Uwzględnia też planowane otwarcie EGR.
Podstawowy mechanizm kontroli wygląda uproszczony tak:
ECU wyznacza żądaną pozycję EGR (np. 20% przy lekkim obciążeniu).
Z map wynika, jaki MAF powinien zostać zmierzony przy takim otwarciu, danych obrotach i ciśnieniu.
MAF raportuje rzeczywistą masę powietrza.
Sterownik porównuje wartości: jeśli rozbieżność jest zbyt duża, pojawiają się korekty lub błędy.
Na tej podstawie ECU jest w stanie wykryć np. EGR nieszczelny (przepuszcza spaliny mimo komendy „zamknięty”) albo brak przepływu spalin przy zadanej pozycji. Dla diagnosty oznacza to, że obserwując jednocześnie MAF i pozycję EGR, można ocenić, czy układ reaguje logicznie.
EGR podciśnieniowy a elektryczny – zachowanie w logach
Zawory EGR dzielą się głównie na dwa typy sterowania:
Podciśnieniowe – sterowane elektrozaworem podającym podciśnienie na gruszkę. Pozycja jest często tylko „domyślna”, bez dokładnego czujnika. Objawy w logach:
wolniejsza reakcja na zmiany obciążenia,
czasem brak dokładnej „faktycznej” pozycji EGR, tylko sygnał sterujący (duty cycle),
typowe problemy: zacinanie się mechaniczne, nieszczelność membrany, kłopoty z podciśnieniem.
EGR elektryczny – reakcja, diagnostyka i typowe ślady w logach
EGR elektryczny ma wbudowany silnik i czujnik położenia. Sterownik dokładnie wie, w jakiej pozycji jest zawór, dlatego logi są czytelniejsze niż w wersji podciśnieniowej.
szybka reakcja na zmiany obciążenia – wykres pozycji EGR przypomina „ostrzejsze” schodki,
dostępna pozycja żądana i faktyczna – można je bezpośrednio porównać,
typowe problemy: zacierające się prowadnice, nagar na grzybku, zużyte zębatki lub silnik krokowy.
W logach pierwszy sygnał kłopotów to różnica między pozycją żądaną a faktyczną oraz „poszarpany” przebieg MAF przy stałym obciążeniu. Przy częściowo przycinającym się zaworze widać chwilowe spadki lub skoki MAF, gdy EGR nagle „puści”.
Wpływ EGR na powstawanie sadzy i strategię DPF
EGR obniża temperaturę spalania i rozcieńcza mieszankę spalinami. Z punktu widzenia sadzy daje to dwa skutki:
mniej NOx, ale też większa skłonność do tworzenia sadzy przy niskiej temperaturze spalin,
charakterystyczny wzrost „modelowej” produkcji sadzy w pewnych zakresach obciążenia.
Sterownik ma w mapach, ile sadzy „powinno” powstawać przy danej kombinacji: obroty, dawka paliwa, MAF, pozycja EGR. Jeśli EGR realnie jest bardziej otwarty niż sterownik sądzi (np. nieszczelny mechanicznie), to mieszanka staje się bogatsza w cząstki stałe, ale ECU w kalkulacji tego nie widzi. Wtedy:
modelowa masa sadzy rośnie wolniej niż rzeczywista,
ciśnienie różnicowe DPF za szybko rośnie względem wartości obliczonych.
Odwrotna sytuacja: EGR realnie zamknięty, ale sterownik „myśli”, że działa (oszukany lub zablokowany w pozycji zamkniętej). Spalanie jest czystsze, ale mapy zakładają recyrkulację. Na wykresach:
MAF wyższy niż oczekiwany dla zadanej pozycji EGR,
modelowa masa sadzy może narastać szybciej, jeśli ECU „koryguje” dawkę i ciśnienie doładowania, aby utrzymać parametry emisji.
Przygotowanie do pomiarów – warunki testu i sprzęt
Warunki silnika przed logowaniem
Zanim rozpocznie się analizę EGR i DPF, silnik musi pracować w powtarzalnych warunkach. Bez tego logi są losowe, a wnioski błędne.
Silnik w pełni rozgrzany – temperatura płynu przynajmniej w górnej części skali roboczej.
Brak aktywnej regeneracji DPF – jeżeli jest PID statusu regeneracji, upewnij się, że nie trwa.
Brak świeżo wymuszonej procedury – po wymuszonej regeneracji daj autu przejechać trochę kilometrów, żeby parametry się „uspokoiły”.
Brak poważnych nieszczelności w dolocie i wydechu – jeżeli słychać świsty, syczenie, trzeba to najpierw ogarnąć.
Sprzęt diagnostyczny – co minimalnie wystarczy
Do podstawowej oceny EGR pod kątem DPF wystarczy:
interfejs OBD, który stabilnie loguje (nie zrywa połączenia przy większej ilości PID-ów),
oprogramowanie pozwalające zapisywać logi do pliku (CSV lub podobny format),
możliwość podglądu kilku parametrów jednocześnie na wykresach.
Jeżeli jest możliwość, warto użyć:
dedykowanego softu do danej marki – więcej PID-ów, m.in. obie masy sadzy, ciśnienie różnicowe, dokładny status regeneracji,
oprogramowania, które pozwala definiować własne „dashboardy” – łatwiej patrzeć na MAF, EGR i DPF w jednym oknie.
Które PID-y uznać za obowiązkowe podczas testów
Przygotowując sesję logowania, dobrze ustawić stały zestaw parametrów. Ułatwia to porównywanie logów w czasie.
MAF (g/s lub kg/h),
pozycja EGR – żądana i faktyczna lub chociaż jedna z nich,
obroty silnika (RPM),
obciążenie lub pozycja pedału przyspieszenia,
ciśnienie doładowania (boost, MAP),
temperatura płynu, temperatura dolotu (IAT),
temperatura spalin przed DPF,
ciśnienie różnicowe DPF,
obliczona masa sadzy i masa z różnicówki (jeśli dostępne),
status regeneracji (aktywna/nieaktywna).
Prosty plan sesji diagnostycznej
Zanim przejdziesz do konkretnego testu EGR, warto ułożyć krótki scenariusz jazdy i pracy na postoju:
Log na postoju – bieg jałowy, kilka lekkich przegazówek.
Krótki przejazd miejski – małe obciążenie, niskie i średnie obroty.
Odcinek poza miastem – stała prędkość, potem kilka mocniejszych przyspieszeń.
Taki zestaw zwykle wystarczy, żeby wychwycić zarówno typowe zachowanie EGR, jak i jego błędy przy różnych obciążeniach.

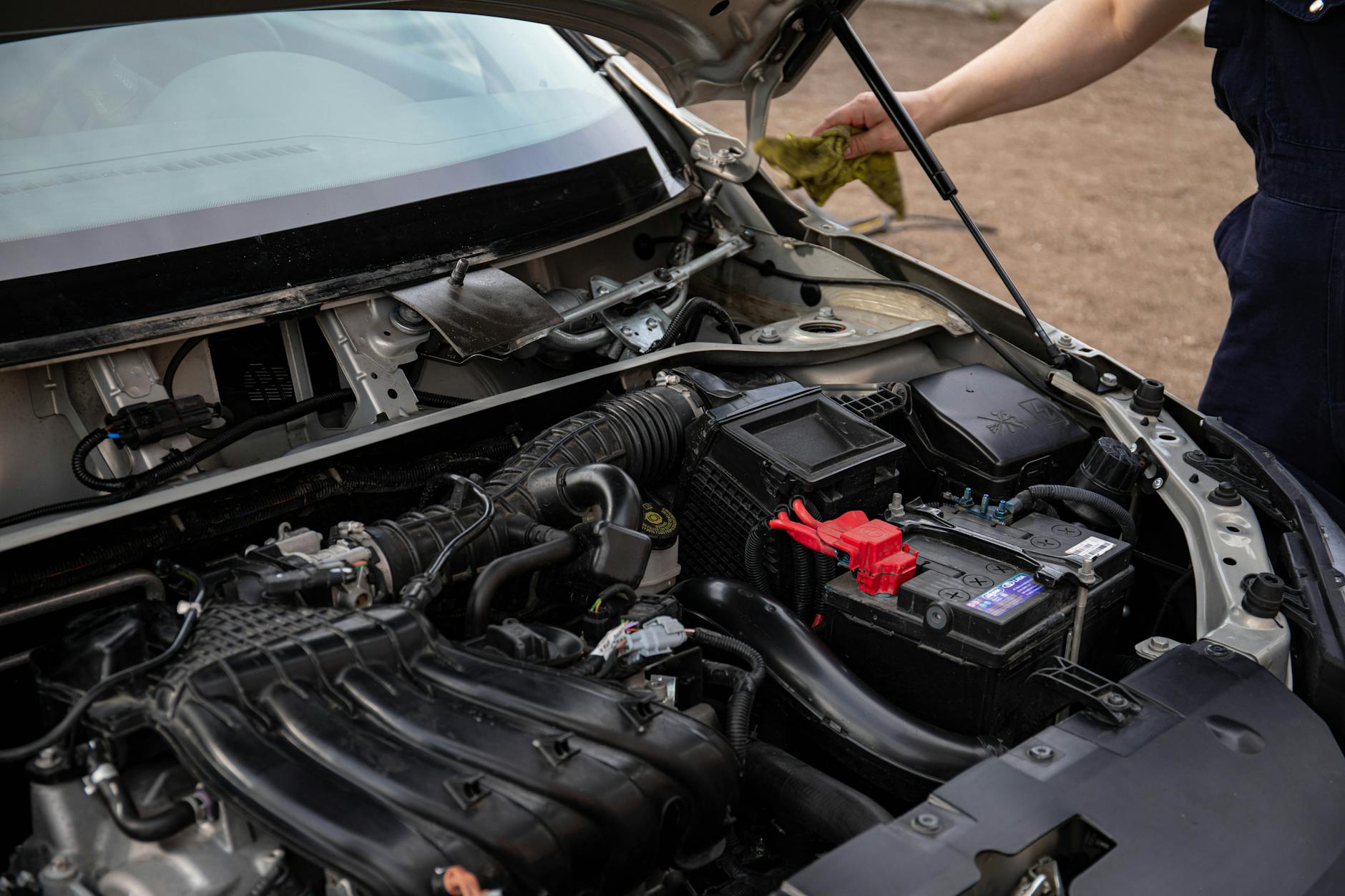

Źródło: Pexels | Autor: Tim Samuel
Sprawdzenie EGR na postoju – test statyczny z wykorzystaniem MAF
Test podstawowy na biegu jałowym
Najprostszy test na postoju to obserwacja reakcji MAF na zmianę pozycji EGR przy stabilnych obrotach jałowych.
Rozgrzej silnik do temperatury roboczej.
Włącz logowanie MAF, EGR (żądana/faktyczna), RPM i, jeśli dostępne, MAP.
Pozostaw silnik na biegu jałowym przez kilkadziesiąt sekund.
W wielu sterownikach na biegu jałowym EGR okresowo otwiera się i zamyka w ramach autodiagnostyki. Na wykresie powinno to wyglądać tak:
gdy EGR się otwiera – MAF lekko spada,
gdy EGR się zamyka – MAF rośnie z powrotem do poziomu bazowego.
Jeżeli pozycja EGR wyraźnie się zmienia, a MAF praktycznie stoi w miejscu, zawór może nie mieć realnego przepływu (zablokowany, kanały EGR zapchane). Jeżeli EGR „stoi” na zero, a MAF faluje jak przy otwarciu – szukaj nieszczelności lub błędów w pomiarze MAF.
Test wymuszony – aktywacja EGR w trybie serwisowym
Jeżeli oprogramowanie to umożliwia, warto użyć funkcji testu elementów wykonawczych:
Uruchom test EGR (otwieranie/zamykanie skokowe).
Obserwuj jednocześnie:
zmianę MAF przy każdym skoku,
pozycję faktyczną EGR, jeśli jest dostępna.
Przy sprawnym układzie każdy skok otwarcia EGR powinien wywołać wyraźną zmianę MAF. Brak reakcji MAF oznacza brak przepływu spalin (zablokowany zawór, zaślepiony EGR, zatkane kanały). Duże opóźnienie MAF przy szybkich zmianach położenia zaworu może świadczyć o nim samym lub o „przyciężkim” przepływomierzu.
Przegazówki z obserwacją EGR
Kolejny prosty krok to kilka przegazówek na postoju:
Na luzie zwiększ obroty płynnie do średniego zakresu (np. 2500–3000) i puść gaz.
Powtórz kilka razy, obserwując MAF, EGR, RPM i MAP.
Szczególnie istotne jest zachowanie przy odpuszczeniu gazu:
w wielu autach przy odjęciu gazu EGR się zamyka – MAF powinien wyraźnie wzrosnąć, gdy silnik wykonuje hamowanie silnikiem,
jeżeli EGR „wisi” w pozycji otwartej, a MAF nie zachowuje się jak w typowym hamowaniu silnikiem, zawór może się zacinać mechanicznie.
W praktyce często widać scenariusz: klient skarży się na częste regeneracje, a na wykresie EGR na hamowaniu silnikiem pozostaje otwarty znacznie dłużej, niż powinien. W efekcie dopalanie mieszanki jest gorsze, spada temperatura spalin, a DPF szybciej się domyka sadzą.
Kilka prostych wzorców interpretacji na postoju
Przy analizie logów statycznych warto szukać powtarzających się wzorców:
MAF wysoki, EGR według logów prawie zawsze zamknięty – możliwy zaślepiony EGR lub programowe wyłączenie, sterownik często „narzeka” błędami sadzy lub ciśnienia różnicowego po czasie.
MAF niski, EGR niemal cały czas mocno otwarty – możliwe zacięcie w pozycji otwartej, zwiększone dymienie, niska temperatura spalin, przyspieszone zapychanie DPF.
Brak reakcji MAF na ruchy EGR – podejrzenie: brak przepływu przez kanały EGR, problem z samym MAF albo nieprawidłowe mapowanie PID (błędne wskazania softu).
Test drogowy EGR pod kątem DPF – logi dynamiczne z masą powietrza i sadzą
Scenariusz jazdy do oceny pracy EGR
Test drogowy powinien obejmować kilka powtarzalnych fragmentów. Dzięki temu można porównać zachowanie EGR i MAF w różnych warunkach.
Jazda spokojna w mieście – niskie obroty, małe obciążenie, częste zmiany biegów.
Odcinek ze stałą prędkością – np. droga ekspresowa, stabilne obroty przez kilka minut.
Kilka dynamicznych przyspieszeń – od niższych do wyższych obrotów na dłuższym biegu.
Przy każdej części loguj te same PID-y: MAF, EGR, RPM, MAP, temperatury, ciśnienie różnicowe, masy sadzy i status regeneracji.
Jazda ze stałą prędkością – idealne warunki do porównania MAF i EGR
Przy stałej prędkości na tym samym biegu EGR powinien pracować stabilnie, a MAF pokazywać względnie płaską linię.
jeśli EGR oscyluje w pewnym zakresie (np. 10–30%), MAF również będzie delikatnie falował – to normalne,
jeśli pozycja EGR jest stabilna, a MAF „skacze” bez zmiany obciążenia – szukaj nieszczelności, problemów z MAF lub niestabilnego sterowania EGR,
jeśli MAF stabilny, a EGR gwałtownie skacze – podejrzenie kłopotów z czujnikiem położenia EGR lub błędne mapy żądanej pozycji.
Na tym etapie kluczowe jest wyczucie „charakteru” danego silnika – dobrym nawykiem jest zapisanie logu z auta zdrowego tego samego typu i porównanie wykresów.
Przyspieszenia – reakcja EGR i MAF przy rosnącym obciążeniu
Podczas mocniejszego przyspieszania większość sterowników ogranicza recyrkulację spalin, aby poprawić osiągi i temperaturę spalania.
Wybierz dłuższy odcinek drogi, gdzie możesz bezpiecznie przyspieszyć na 3. lub 4. biegu.
Loguj MAF, EGR, RPM, MAP, temperaturę spalin, ciśnienie różnicowe i obie masy sadzy.
Rozpocznij przyspieszanie od niskich obrotów do górnego zakresu roboczego, płynnie, ale zdecydowanie.
Na wykresie prawidłowy scenariusz wygląda zwykle tak:
MAF rośnie w miarę przyspieszania,
EGR zamyka się (spadek % otwarcia) wraz ze wzrostem obciążenia,
temperatura spalin wzrasta,
ciśnienie różnicowe DPF rośnie proporcjonalnie do przepływu, ale bez „strzałów”.
Jeżeli przy przyspieszaniu EGR pozostaje mocno otwarty, a MAF jest niższy, niż wynikałoby to z doładowania i obrotów, spalanie jest „rozcieńczone” spalinami. To prosta droga do większej produkcji sadzy i szybkich regeneracji.
Obserwacja narastania masy sadzy w czasie jazdy
Przy dłuższym logu można zobaczyć, jak zmienia się obliczona masa sadzy w zależności od stylu jazdy i zachowania EGR.
Przy spokojnej jeździe z prawidłowo działającym EGR masa sadzy rośnie umiarkowanie, w pewnych zakresach obrotów nawet stabilizuje się, gdy DPF „dopala” małe ilości na bieżąco.
Jeśli przy tym samym stylu jazdy obliczona masa sadzy rośnie jak na drożdżach, mimo rozsądnych temperatur spalin, trzeba szukać: zbyt otwartego lub nieszczelnego EGR, zaniżonego MAF lub nieszczelności dolotu.
W praktyce różnicę widać choćby na dwóch logach tego samego auta: przed czyszczeniem EGR i po. Po usunięciu nagaru masa sadzy narasta wolniej przy tych samych trasach, a przerwy między regeneracjami znacząco się wydłużają.
Powiązanie ciśnienia różnicowego z MAF i EGR
Relacja między przepływem przez DPF a wskazaniami MAF
Najprostsze porównanie to zestawienie: ile powietrza (MAF) zasysa silnik przy danym obciążeniu i obrotach oraz jakie ciśnienie różnicowe widzi czujnik na DPF. W zdrowym układzie:
przy tym samym MAF i podobnych obrotach – ciśnienie różnicowe powinno być zbliżone między kolejnymi logami,
jeżeli przy takim samym MAF i RPM ciśnienie różnicowe jest wyraźnie większe – DPF jest bardziej przytkany (sadza, popiół) lub czujnik różnicowy zawyża,
jeśli ciśnienie różnicowe jest bardzo niskie mimo dużego MAF – czujnik zaniża, wężyki zapchane lub rozszczelnione.
Do oceny korelacji wystarczy prosta procedura:
Wybierz dłuższy bieg (3. lub 4.) i stałą prędkość obrotową (np. ~2000–2500 rpm).
Utrzymuj możliwie stałą prędkość przez 20–30 sekund – loguj MAF, RPM, ciśnienie różnicowe i pozycję EGR.
Powtórz próbę po kilku minutach, najlepiej w podobnych warunkach (ten sam bieg, podobny odcinek).
Porównaj fragmenty logów:
MAF podobny, RPM podobne, EGR podobny → ciśnienie różnicowe powinno być zbliżone,
jeśli różnice w ciśnieniu różnicowym są duże, a styl jazdy się nie zmienił – problem niekoniecznie siedzi w EGR, częściej w samym DPF lub czujniku.
Jak otwarty EGR „pompuje” sadzę w DPF
Kiedy EGR jest zbyt często otwarty przy średnim i wyższym obciążeniu, spalanie staje się chłodniejsze i mniej kompletne. MAF to pokaże jako:
niższą niż oczekiwana masę powietrza przy danym doładowaniu,
większe wahania MAF przy zmianach obciążenia, gdy sterownik walczy z mieszanką.
W logach można wtedy zobaczyć typowy zestaw:
EGR wysoko otwarty przy spokojnym przyspieszaniu,
MAF wyraźnie niższy niż „książkowe” wartości dla danego silnika,
temp. spalin przed DPF niezbyt wysoka, mimo że auto przyspiesza,
obliczona masa sadzy rośnie szybciej między kolejnymi odczytami.
Prosty przykład z warsztatu: auto z częstymi regeneracjami, brak dymienia, moc „średnia”. W logach przyspieszeń EGR praktycznie nie zamykał się powyżej 30–40% obciążenia, MAF był o zauważalny procent niższy od referencji. Po czyszczeniu i adaptacji EGR masa sadzy między regeneracjami rosła zdecydowanie wolniej, a ciśnienie różnicowe w podobnych warunkach jazdy było niższe.
Co mówi kształt krzywej ciśnienia różnicowego przy zmianach MAF
Przy prawidłowym przepływie przez DPF kształt narastania ciśnienia różnicowego powinien być „gładki” i proporcjonalny do przepływu (czyli MAF). Przy stałym otwarciu EGR, każdy wzrost MAF powinien pociągać za sobą podobny, przewidywalny wzrost ciśnienia różnicowego.
przy szybkim odjęciu gazu – MAF gwałtownie spada, ciśnienie różnicowe też ostro spada,
przy jednostajnej jeździe – MAF i ciśnienie różnicowe są stabilne, drobne oscylacje są naturalne.
Jeśli wykres ciśnienia różnicowego jest „poszarpany”, a MAF względnie stabilny, nie szukaj od razu winy w EGR. Częściej problem leży w:
pulsacjach wężyków (pęknięte, źle poprowadzone),
czujniku różnicowym, który „gubi się” przy zmianach,
luźnych złączach elektrycznych lub zakłóceniach.
Porównanie masy obliczonej i masy z różnicówki
Sterownik zwykle liczy dwie masy sadzy:
obliczoną – z modelu spalania (czas wtrysku, MAF, EGR, styl jazdy),
z różnicówki – wyliczoną na podstawie ciśnienia różnicowego na DPF.
Silnie rozjechane wartości tych dwóch parametrów mogą wiele powiedzieć o EGR:
gdy masa obliczona rośnie szybko, a masa z różnicówki wolniej – model „widzi” dużo sadzy (np. przez niskie wskazania MAF, zbyt otwarty EGR), ale sam DPF nie pokazuje jeszcze takiego przytkana,
gdy masa z różnicówki rośnie szybko, a obliczona wolno – przepływ przez DPF jest realnie utrudniony (sadza, popiół, uszkodzenie wkładu), ale model spalania nie wskazuje zwiększonej produkcji sadzy.
EGR miesza w tej układance głównie przez dwa mechanizmy:
Bezpośredni wpływ na powstawanie sadzy – mniej tlenu, chłodniejsze spalanie, gorsze dopalenie mieszanki.
Pośredni wpływ na odczyt MAF – nieszczelności lub nieprawidłowa praca EGR mogą zaburzać przepływ i powodować błędną ocenę ilości zasysanego powietrza.
Jeżeli po naprawie lub czyszczeniu EGR obie masy zaczynają zachowywać się bardziej zgodnie (krzywe są bliżej siebie), to dobry znak. Rozjechanie pojawia się z powrotem po kilku tygodniach? Trzeba sprawdzić, czy EGR znowu się nie „zabija” nagarem.
Ocena regeneracji DPF w kontekście pracy EGR
Regeneracja aktywna to moment, kiedy relacja między MAF, EGR i sadzą najbardziej się zmienia. W logach widać wtedy:
wzrost temperatury spalin przed DPF,
często zmianę strategii EGR (częściowe lub pełne zamknięcie, żeby podnieść temperaturę),
specyficzne zachowanie masy sadzy – obliczona spada, masa z różnicówki reaguje z opóźnieniem.
Podstawowe kroki przy analizie:
Złap fragment logu z aktywną regeneracją – status regeneracji na TAK/AKTYWNA.
Obserwuj:
jak zmienia się pozycja EGR na tle MAF,
jak rośnie temperatura spalin,
jak spada obliczona masa sadzy i jak reaguje ciśnienie różnicowe.
Nieprawidłowości, na które trzeba zwrócić uwagę:
regeneracja trwa krótko, a EGR jest w tym czasie mocno otwarty – temperatura spalin może być za niska, dopalanie sadzy słabe,
regeneracja trwa zbyt długo, masa obliczona spada, ale masa z różnicówki i ciśnienie nie wracają do rozsądnych poziomów – możliwy fizycznie zapchany DPF lub uszkodzony czujnik różnicowy,
cykle regeneracji pojawiają się zbyt często, mimo że DPF się realnie przepala – wtedy zwykle model spalania zawyża produkcję sadzy, m.in. przez błędne dane MAF/EGR.
Weryfikacja korekt wtrysku z logami MAF i EGR
Choć temat wydaje się obok, korekty wtrysku mocno wpływają na produkcję sadzy i tym samym na obciążenie DPF. W połączeniu z logami MAF i EGR można wyłapać układy, gdzie EGR jest tylko jedną z cegiełek problemu.
Prosta metoda:
Na biegu jałowym sprawdź korekty wtrysków, MAF i EGR (żądany/faktyczny).
Przy stałej prędkości (np. 80–100 km/h) nagraj krótki fragment logu z tymi samymi parametrami plus ciśnienie różnicowe i masy sadzy.
Jeżeli:
korekty wtrysku są silnie dodatnie na jednym cylindrze, a przy tym auto często regeneruje – ten cylinder może „dopalać” mieszankę w wydechu, podnosząc temperaturę, ale też produkować więcej sadzy przy obciążeniu,
MAF jest generalnie zaniżony (np. przez zabrudzony czujnik), a EGR pracuje prawidłowo – model spalania będzie zawyżał produkcję sadzy, bo sterownik „widzi” mniej powietrza, niż jest faktycznie,
EGR jest zacięty w pozycji otwartej, korekty wyraźnie dodatnie, a masa sadzy rośnie bardzo szybko – tu EGR jest katalizatorem problemu, ale bez ogarnięcia wtrysków samo jego czyszczenie niewiele zmieni.
Praktyczna sekwencja diagnozy EGR pod kątem DPF
Dobrze sprawdza się uporządkowana sekwencja kroków, szczególnie gdy auto trafia z objawem: „ciągle się regeneruje” albo „DPF za pełny, brak mocy”.
Odczyt błędów i freeze-frame – zapisz kody związane z EGR, MAF, DPF, czujnikiem różnicowym. Zwróć uwagę na warunki zapisania (obroty, obciążenie, temperatura).
Test statyczny na postoju – biegi jałowe, przegazówki, wymuszenie EGR (jeśli możliwe). Wyłap brak reakcji MAF na ruchy EGR.
Krótki log miejski – niskie i średnie obroty, częste zmiany biegów. Sprawdź, jak szybko rośnie masa sadzy w tych warunkach.
Odcinek ze stałą prędkością – ocena stabilności MAF, EGR i ciśnienia różnicowego przy niezmiennym obciążeniu.
Kilka przyspieszeń – reakcja EGR na obciążenie, szczytowe wartości MAF, wzrost ciśnienia różnicowego.
Analiza korelacji mas sadzy – porównanie masy obliczonej i z różnicówki przed/po ewentualnej regeneracji.
Dopiero po przejściu przez tę sekwencję decyzja o czyszczeniu lub wymianie EGR ma sens. Wielokrotnie wychodziło w praktyce, że „zapchany DPF” był wtórnym objawem zacinającego się EGR i zaniżonego MAF, a sam filtr – po przywróceniu prawidłowej pracy tych elementów – przestawał sprawiać problemy nawet bez ingerencji mechanicznej.
Najczęściej zadawane pytania (FAQ)
Jak sprawdzić, czy EGR zapycha DPF, patrząc tylko w OBD?
Najprościej porównać trzy grupy danych: masę powietrza (MAF), pozycję EGR i parametry DPF (obliczona masa sadzy + ciśnienie różnicowe). Jeśli przy dużym otwarciu EGR MAF prawie nie spada, albo waha się chaotycznie – EGR może się zacinać lub dolot jest nieszczelny. To pierwszy sygnał, że model spalania w sterowniku zaczyna się „rozjeżdżać”.
Drugi krok: zestaw obliczoną masę sadzy z ciśnieniem różnicowym. Wysoka masa sadzy przy niskim ciśnieniu różnicowym sugeruje, że to raczej błąd modelu (często przez EGR/MAF), a nie fizycznie zapchany filtr. Z kolei niska masa sadzy przy wysokim ciśnieniu zwykle oznacza, że filtr jest faktycznie przytkany, nawet jeśli sterownik „nie panikuje”.
Jak powinien się zachowywać MAF przy sprawnym EGR?
Przy sprawnym zaworze EGR widać logiczną zależność: otwarcie EGR powoduje spadek odczytu MAF, bo część „objętości” w dolocie zajmują spaliny. Przykład z praktyki: silnik na biegu jałowym – EGR otwiera się, MAF wyraźnie spada; większe obciążenie – EGR stopniowo się zamyka, MAF rośnie.
Jeśli sterownik żąda otwarcia EGR (wysoki procent), a MAF stoi prawie w miejscu, EGR może być zaślepiony, zablokowany, albo jest problem z czujnikiem MAF. Z kolei nienaturalnie wysoki MAF przy rzekomo częściowo otwartym EGR często oznacza, że zawór w praktyce jest zamknięty lub układ dolotowy „ciągnie lewe powietrze”.
Jak odróżnić zapchany DPF od problemu z EGR na podstawie sadzy w OBD?
Najważniejsze jest porównanie dwóch „wersji” sadzy: obliczonej i tej wynikającej z ciśnienia różnicowego. Gdy obliczona masa sadzy szybko rośnie, ale ciśnienie różnicowe przy różnych obciążeniach nadal jest rozsądne, zwykle winny jest EGR, MAF albo nieszczelności dolotu – sterownik „myśli”, że produkujesz więcej sadzy, niż jest w rzeczywistości.
Przy realnie zapchanym DPF ciśnienie różnicowe rośnie wyraźnie wraz z obciążeniem, a regeneracje są coraz częstsze i coraz mniej skuteczne. Jeśli jednocześnie logi MAF/EGR wyglądają stabilnie, a nie ma błędów dolotu – wtedy problemem jest sam filtr, a nie recyrkulacja spalin.
Jakie objawy jazdy wskazują, że EGR szkodzi DPF?
Typowy zestaw z warsztatu wygląda tak: częste, przerywane regeneracje, wyczuwalny spadek mocy, wzrost spalania i okresowe dymienie przy przyspieszaniu. Często kierowca słyszy też częściej pracujące wentylatory po zgaszeniu silnika – to skutek wielu prób dopalania filtra.
Jeżeli w logach widać niestabilne położenie EGR (skaczące procenty otwarcia), duże wahania MAF i chaotyczny przyrost obliczonej masy sadzy, to DPF jest zwykle ofiarą, a nie przyczyną. Samo „czyszczenie filtra” bez naprawy EGR daje krótkotrwały efekt i problem szybko wraca.
Czy zaślepienie EGR naprawdę pomaga DPF, bo jest mniej sadzy?
Przy zaślepionym EGR faktycznie spada produkcja sadzy w normalnej jeździe, bo do cylindrów trafia więcej świeżego powietrza i spalanie jest „czystsze”. Ale rośnie temperatura spalania i NOx, więc sterownik zmienia strategię dawki paliwa i pracy silnika. W praktyce często kończy się to częstszymi, agresywniejszymi regeneracjami i ryzykiem przegrzania DPF.
Dodatkowo sterownik widzi rozjazd między pozycją żądaną EGR a rzeczywistą, generuje błędy i adaptacje. Model obliczania sadzy zaczyna się gubić, więc odczyty OBD przestają być wiarygodne. Efekt: chwilowo mniej sadzy, ale większe skoki temperatur, więcej „awaryjnych” dopaleń i szybsze zużycie filtra.
Jakie parametry muszę logować, żeby sensownie ocenić EGR pod kątem DPF?
Do sensownej analizy przydaje się zestaw kilku PID-ów nagranych podczas jazdy, nie tylko na postoju. Minimum to:
MAF (masa powietrza),
pozycja EGR – żądana i jeśli jest – rzeczywista,
ciśnienie różnicowe DPF,
obliczona masa sadzy i ewentualnie masa „zmierzona” z różnicy ciśnień,
temperatura spalin przed DPF, status regeneracji (aktywna/nieaktywna).
Na tanich interfejsach część danych DPF bywa niewidoczna. Wtedy przy poważniejszych problemach bez dobrego testera lub oprogramowania obsługującego rozszerzone PID-y trudno rzetelnie ocenić, czy przyczyną jest EGR, czy już sam filtr.
Czy zły odczyt z przepływomierza (MAF) może udawać problem z DPF?
Tak, uszkodzony lub zabrudzony MAF to częsta przyczyna „widmowo” zapychanego DPF. Sterownik opiera modelową masę sadzy na dawce paliwa i ilości świeżego powietrza. Jeśli MAF pokazuje za mało powietrza, kalkulator zakłada „brudniejsze” spalanie i szybciej winduje obliczoną masę sadzy, choć filtr fizycznie jest jeszcze w przyzwoitym stanie.
W logach widać wtedy: wysoką obliczoną masę sadzy, przy akceptowalnym ciśnieniu różnicowym i normalnym zachowaniu regeneracji. Zanim ktoś podejmie decyzję o czyszczeniu lub wymianie DPF, trzeba zestawić odczyty MAF z logiką pracy EGR i – jeśli są wątpliwości – zweryfikować przepływomierz (test porównawczy, kontrola wiązki, podmiana na sprawny).
Kluczowe Wnioski
EGR obniża temperaturę spalania i NOx, ale podnosi produkcję sadzy, więc przy silniku z DPF jest kluczowym elementem równowagi między emisją tlenków azotu a obciążeniem filtra cząstek stałych.
Niesprawny, zacięty lub „kombinowany” EGR rozjeżdża cały bilans NOx/sadza: DPF dostaje więcej cząstek, niż przewidział producent, co kończy się częstymi regeneracjami, zapalonymi kontrolkami i szybszym zużyciem filtra.
EGR domknięty lub zaślepiony zmniejsza sadzę, ale podnosi NOx i temperaturę spalania, co prowokuje inne strategie sterownika (częstsze dopalania, większa dawka paliwa) i finalnie także potrafi dobić DPF.
EGR stale otwarty lub nieszczelny mocno ogranicza dopływ świeżego powietrza, „brudzi” spalanie i zasypuje DPF ponad normę – typowo widać dymienie, szybki wzrost masy sadzy w OBD i spadek mocy.
Przy sprawnym EGR masa powietrza z MAF logicznie reaguje na otwarcie zaworu, wzrost masy sadzy jest przewidywalny, a ciśnienie różnicowe DPF rośnie powoli; przy EGR uszkodzonym te zależności się sypią, a MAF bywa nienaturalnie wysoki wobec zadanej pozycji EGR.
Do realnej oceny wpływu EGR na DPF nie wystarczy „jedno oko na przepływomierz” – trzeba równocześnie śledzić MAF, pozycję EGR, temperatury spalin, ciśnienie różnicowe i obie masy sadzy (modelową i wyliczoną z czujnika).
